03 / DIMENSI & KETINGGIAN

Perkara yang ditunjukkan oleh ukuran

Panjang & lebar

Dikira daripada garisan pada peta dalam meter. Poligon air mewakili tepi kawasan air pada peta; poligon bumbung mewakili bumbung pada peta.

Kumpulan tangki dalam sumber lama

Teks 2009 melaporkan setiap kumpulan dua tangki sebagai 90 × 60 × 7 m. Pernyataan kemudian, 80 × 60 m, bercanggah dengannya. Angka ini daripada sumber lama.

Ketinggian & kedalaman semasa

Belum disahkan. Datum bagi angka 7 m yang dilaporkan tidak ditakrifkan dan angka itu tidak membuktikan kedalaman air. CAD Z = 0 ialah satah lukisan.

04 / PENJAJARAN & KETEPATAN

Semak sendiri padanannya

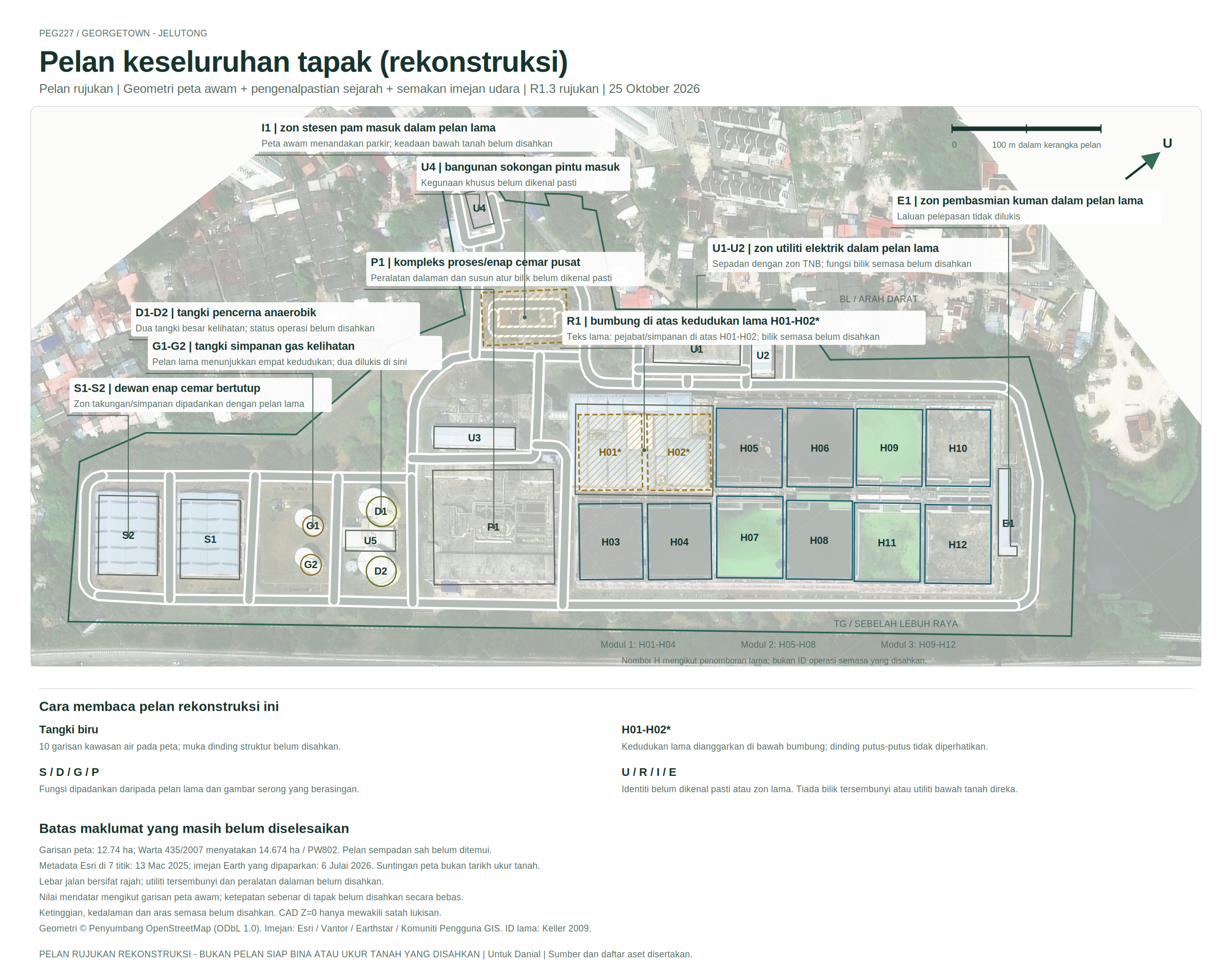

Hidupkan atau matikan lapisan pelan untuk membandingkan setiap tepi dengan imej. Lapisan ini menggunakan pusat dan zum peta dengan utara di atas seperti yang diperhatikan, serta semakan visual pada penjuru tangki dan pusat tangki pencerna.

Padanan rapat pada skrin tidak mengesahkan dimensi sebenar di tapak. Anjakan bumbung, usia sumber dan jenis tepi yang dikenal pasti masih tidak pasti. Metadata ketepatan kedudukan Esri, 8.47 m, bukan toleransi ukuran panjang.
